今天我們來細聊一下間壁換熱器的分類及特點吧。一般來說，間壁換熱器分為六類。
1、列管換熱器

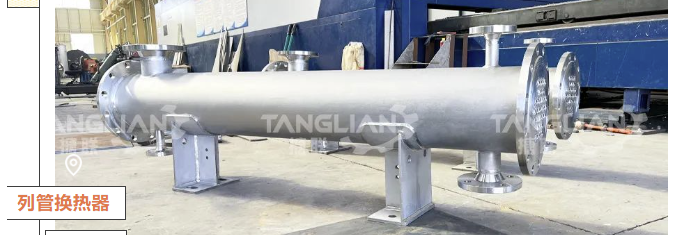

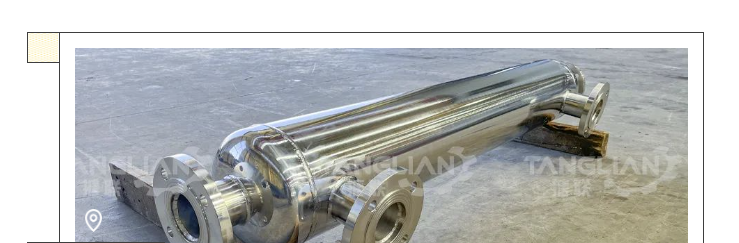

列管式換熱器又稱為管殼式換熱器，是最典型的間壁式換熱器，應用歷史悠久，占主導地位。
優點:單位體積設備所能提供的傳熱面積大，傳熱效果好，結構堅固，可選用的結構材料范圍寬廣，操作彈性大，大型裝置中普遍采用。
結構:殼體、管束、管板、折流擋板和封頭，一種流體在管內流動， 其行程稱為管程:另一種流體在管外流動，其行程稱為殼程。管束的壁面即為傳熱面。
根據所采取的溫差補償措施，列管式換熱器可分為固定管板式換熱器、浮頭式換熱器、U形管式換熱器等三種。
2、夾套式換熱器

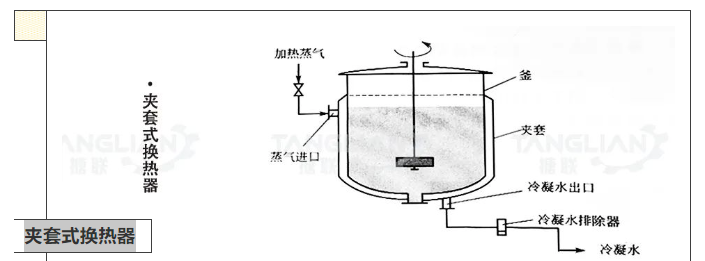

結構:夾套式換熱器是在容器外壁安裝夾套制成，如上圖所示。
優點:結構簡單。
缺點:傳熱面受容器壁面限制，傳熱系數小。為提高傳熱系數且使釜內液體受熱均勻，可在釜內安裝攪拌器，也可在釜內安裝蛇管。
用途:主要用于反應過程的加熱或冷卻。
3、噴淋式換熱器

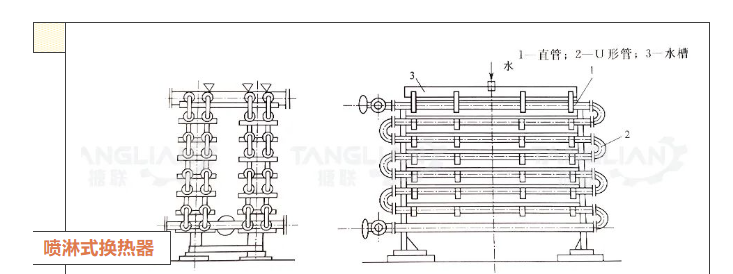

結構:冷卻水從最上面的管子的噴淋裝置中淋下來，沿管表面流下來，被冷卻的流體從最上面的管子流人，從最下面的管子流出，與外面的冷卻水進行換熱。在下流過程中，冷卻水可收集再進行重新分配，如上圖所示。
優點:結構簡單、造價便宜，能耐高壓，便于檢修、清洗，傳熱效果好。
缺點:冷卻水噴淋不易均勻而影響傳熱效果，只能安裝在室外。
用途:用于冷卻或冷凝管內液體。
4、沉浸式蛇管換熱器

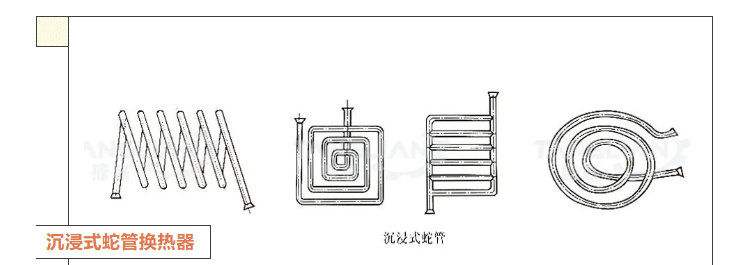

結構:這種換熱器多以金屬管子繞成，或制成各種與容器相適應的結構，并沉浸在容器內的液體中。
優點:結構簡單，便于防腐，能承受高壓。
缺點:由于容器體積比管子的體積大得多，因此管外流體的表面傳熱系數較小。
用途:常用于高壓流體的冷卻，以及用于制作反應器的傳熱元件。
5、套管式換熱器

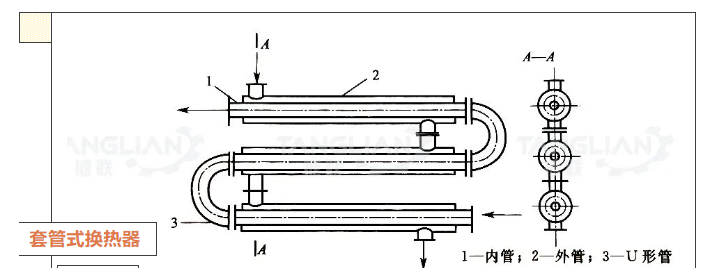

結構:由不同直徑組成的同心套管，如上圖所示，可根據換熱要求，將幾段套管用U形管連接，目的是增加傳熱面積，冷熱流體可以逆流或并流。
優點:結構簡單，加工方便，能耐高壓，傳熱系數較大，能保持完全逆流使平均對數溫差最大，可增減管段數量，應用方便。
缺點:結構不緊湊，金屬消耗量大，接頭多而易漏，占地較大。
用途:廣泛用于超高壓生產過程，可用于流量不大、所需傳熱面積不大的場合。
6、板面式換熱器
板面式換熱器也有四種分類，分別是螺旋板式換熱器、板式換熱器、板翅式換熱器、熱管換熱器。
螺旋板式換熱器由兩塊金屬薄板焊接在一塊分隔板上并卷制成螺旋狀而構成的。換熱時，冷、熱流體分別進入兩條通道，做嚴格的逆流流動。
